Rodinný dům patří k velice nápaditým ozvučovacím záležitostem. My se nyní budeme věnovat ozvučení venkovnímu (např. terasy, zahradní altánky, pokojovému (mimo HiFi a domácího kina, které zde neřešíme), koupelnovému (ozvučení např. ve stropě nebo např. přímo ve sprchovém koutě) a ozvučení technických prostor (garáž, dílna, suterén, chodba atd.). do jisté míry lze tento návod také použit pro ozvučení bytové jednotky.
Provedení kabeláže
Nejdůležitějším a rovněž výchozím krokem je provedení kabeláže. Ozvučení RD se neprovádí 100 V způsobem, neboť se předpokládá napojení na HiFi systém v obývacím pokoji nebo pracovně, a proto kabeláž musí být provedena o dostatečném průřezu – min 2.5 mm². Jinak by na vedení vznikaly naprosto zbytečné ztráty. Tuto kabeláž doporučujeme řešit již při samotné realizaci elektroinstalace.
Varianty buzení
Dalším krokem je volba, zda chceme, aby zvuk byl dostupný trvale ve všech místech domu, nebo zda budeme signál přepínat (směrovat). Musíme si totiž uvědomit, že nejsme ve 100V režimu a tak je tady jistý problém přizpůsobení impedance. Budící zesilovač či hifi věž dovoluje obvykle min. impedanci 4 Ω a tak se systém musí rovnou navrhnout tak (což je vhodná volba sérioparalelního zapojení), aby jsme tuto impedanci nepodkročili, či, a to se týká „přepínacího“ způsobu, musíme při přepínání reprosoustav dávat pozor na to, jaké a kolik reprosoustav máme v daném momentě sepnuto: Čím více jich je sepnuto, tím menší impedance tím vzniká. K přepínání je vhodný Přepínač reprosoustav 1/4 (1 vstup, 4 výstupy stereo).
Další variantou je použít místo onoho přepínače vícekanálový zesilovač. Zde doporučujeme např. modelJPM 1320, který obsahuje 8 mono kanálů, či 4 stereo. – je na vás, jak tyto kanály využijete. Faktem je, že na každý tento kanál připojíte vždy jen jednu místnost a tedy problémy s těžkopádným sérioparalelním zapojováním a nedodržováním impedance v případě, kdy je toho zapnuto více, jsou vyřešeny. Můžete tak mít zapnut libovolný počet reprosoustav, navíc každý okruh můžete hlasitostně upravit přímo na tomto zesilovači.
Individuální regulace hlasitosti
Následně, co jsme vyřešili strukturu ozvučovací sítě a distribuce signálu v ní, je vhodné se ještě zamyslet nad regulací hlasitosti. V případě ozvučení rodinných domů máme k dispozici centrální regulaci hlasitosti přímo na zdroji signálu či koncovém zesilovači. Účelné ale také, je abychom mohli regulovat hlasitost v jednotlivých místnostech. Vždyť užívání je takové, že zapneme centrální zdroj signálu (např. hifi věž) sepneme určitý pokoj, jdeme tam a tam si dostavíme hlasitost. Pro účely regulace hlasitosti doporučujeme speciální regulátory PR 300, či dokonce ve stereo režimu (děláme li rozvod signálu stereofonně) model PR 300S, které se liší svou zatížitelností. Jsou navíc navrženy tak, že reproduktorovou síť zatěžují impedancí v hodnotě 8 Ω a vyšší. Tyto regulátory montujeme přímo do elektroinstalačních krabic, například v designu ABB Tango.
Způsoby zapojení
Abyste měli ještě lepší představu o tom, jakými způsoby to vše v rodinném době nebo bytu zapojit, uvádíme tyto schémata:
Buzení komfortní, multiroom systémem MRS 1310, 8 zón s LCD

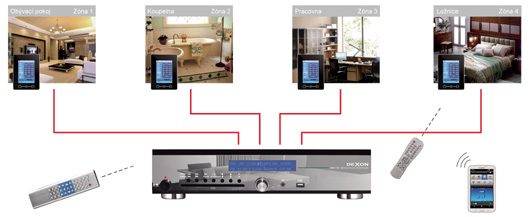

Buzení komfortní, multiroom systémem MRS 1160, 4 zóny s LCD a smartphone
Buzení komfortní, multiroom systémem poskládaným z několika nástěnných přehrávačů MRP 2200 neboMRP 2205 připojených do LAN sítě přes ethernet nebo wifi.

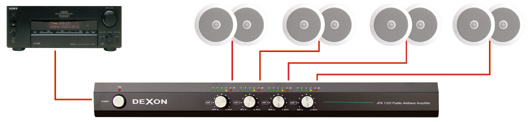

Buzení vícekanálovým zesilovačem JPM 1320 z receiveru

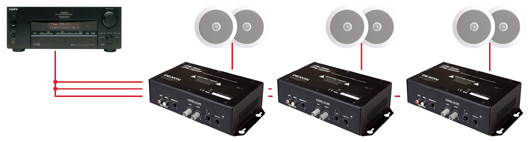

Buzení lokálními zesilovači JPM 2020 z receiveru

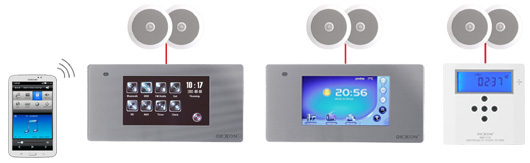

Buzení lokálně nástěnnými přehrávači MRP 2200, nebo MRP 2205, nebo MRP 2170
Buzení rychlé kompaktní pomocí Bluetooth přímo ze smartphone, tabletu nebo notebooku, na aktivní podhledové repro s Bluetooth příjmem

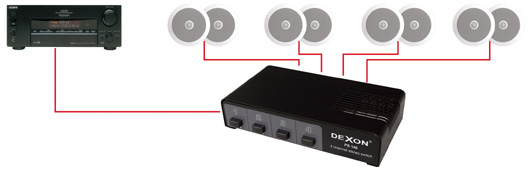

Buzení ekonomické přímo z receiveru za pomocí přepínače PS 140
Reproduktory a také reprosoustavy
Nyní pojďme k samotným reproduktorům a také reprosoustavám. Pro ozvučení pokojů je vcelku populární, “neviditelné“ ozvučení, jež má splývat s interiérem. Velmi populární jsou reproduktory s kevlarovou membránou (pro zabudování do sádrokartonu) RP 122 nebo RP 81×81 bez transformátoru nebo větší variantuRP 81×111.
RP 124 přináší tu největší možnou zvukovou kvalitu High-End formou stropního ozvučení. Zdůraznit zde musíme tkanou membránu ze skelných vláken, směrování a rovněž nastavitelný útlum výšk. rep. a propracovanou výhybku. Z konstrukčního hlediska je takový reproduktor vybaven kulatým i čtvercovým krycím rámečkem na magnetické uchycení.
Máme-li prostory menší (např. koupelna, wc, nebo malý pokoj), kde se nevejdou dva reproduktory, zvolíme RP 93, jež je stereofonní.
V případě, že stropy či příčky jsou zděné (tedy ne z sádrokartonu), musíme instalovat klasické reprosoustavy na držácích. Tak jako u reprosoustav s konzolou SP 402, SP 412, SP 512.
Na síť můžeme napojit klasické HiFi reprosoustavy, třeba z řady Largo 70. A jako doplněk basů využijeme aktivní subwoofer SUB 800A, nebo SUB 810A který má reproduktorový vstup, takže jej napojíme snadno. Musíme rovněž zmínit, že domácí kino nemusí být založeno jen na „klasických“ regálových či sloupových reprosoustavách. Mnozí zákazníci již zadní a postranní kanály provádí pomocí tzv. vestavných reproduktorů „RP 122, RP 81×81, RP 81×111 nebo RP 91.“: /katalog/multiroom-ozvuceni/vestavne-reproduktory-do-sten-a-stropu/ Ušetří tím jednak prostor a nehrozí pád nebo zničení reprosoustav dětmi.
Zajímavé a hodně oblíbené je ozvučení koupelny, kterou začínáme více chápat jako místo relaxace. Ozvučení se zde provádí do stěn nebo také podhledů pomocí vlhkuodolných reproduktorů RP 61, RP 62, RP 81, RP 82, RP 64 nebo RP 84. Docela efektní je zabudování RP reproduktorů přímo do sprchového koutu a regulátoru hlasitosti poblíž do jedné ze stěn. Je třeba na tomto místě upozornit, že je nepřípustné pro ozvučení takto „vlhkých“ prostor používat 100V rozvod, jelikož se jedná o napětí v těchto prostorách nebezpečné! Proto i u klasického ozvučení z hifi věže musíme zajistit, že na svorkách reproduktoru nebude napětí vyšší jak 24 V!
Pro malou koupelnu, kde se nevejdou dva reproduktory, zvolíme RP 93, který je stereofonní.
K ozvučení venkovních prostor, u kterých předpokládáme alespoň částečné zastřešení, se používají robustní a zároveň vlhkuodolné reprosoustavy s konzolou SP 402, SP 412, SP 512 nebo pro velké terasy a altánky dokonce SP 812. Nedoporučujeme používat žádné „dřevěné“ reprosoustavy. A samozřejmě i venkovnímu ozvučení „poskytneme“ regulaci hlasitosti.
Technickým prostorám jako je garáž, dílna atd. obvykle nechceme věnovat příliš mnoho financí, zvuk tam sice chceme, ale nepožadujeme hifi kvalitu. Za tímto účelem se skvěle hodí RP 61 nebo RP 81, které vestavujeme do stropů, nebo některé z reprosoustav SP nebo SPT po odstranění transformátoru.
Jak bylo popsáno již výše, obvyklý způsob, jak reproduktorový systém nabudit je použít stávající hifi věž či receiver a ten „přehnat“ buďto přes přepínač reprosoustav 1/4 PS 140 či přes osmikanálový zesilovačJPM 1320. Existuje však nová, dovolíme si říci, přelomová, možnost. Představte, si že vedle vypínačů na osvětlení namontujete další chytrou krabičku. Tou je MRP 2170 nástěnný přehrávač se zesilovačem.
Vyslechli jsme tak časté dotazy klientů na nějaký externí kompaktní zesilovač vhodný nejenom pro koupelny a terasy. MRP 2170, obsahuje nejenom stereo zesilovač ve třídě D o výkonu 17 W, ale rovněž FM tuner, Bluetooth konektivitu pro snadné přehrávání ze smartphonu nebo tabletu a dále Mp3 přehrávač, jež přehrává soubory z USB slotu. Uživatel tak dostává nevídaný komfort přehrávače a zesilovače v jednom. To vše ještě umocňuje IR dálkové ovládání.
Tento model není ovšem v našem sortimentu úplně jediný. Vyrábíme rovněž další nástěnné přehrávače, které jsou ještě více komfortnější.
Jeho připojení je velice jednoduché – jedním kabelem přímo napájení 230 V a druhými dvěma kabely odchod na pár reproduktorů. Přehrávač se zesilovačem MRP 2170 využijete spolu s podhledovými či nástěnnými reproduktory Dexon např. pro ozvučení koupelny nebo terasy, jelikož je vlhkuodolný, ale také do „běžných“ míst jako jsou třeba pokoje, kanceláře, malé prodejny, restaurace atd.
